Как работает электромагнитный клапан для воды: конструкция и принцип действия

Ни одна водопроводная сеть не обходится без запорно-регулирующей арматуры. Специальные элементы обеспечивают регулировку потоков рабочей среды, а при необходимости позволяют полностью перекрывать подачу жидкости на некоторых участках. К числу наиболее распространенных типов трубопроводной арматуры относится электромагнитный клапан для воды. Что это за устройство, как оно работает и какие критерии нужно учитывать при его выборе – рассмотрим в статье.

Что такое электромагнитный клапан?

Стандартный электромагнитный клапан является разновидностью запорной арматуры, которую устанавливают на бытовых или промышленных трубопроводах. Устройство используется в системах автоматического управления водными потоками и обеспечивает их полноценное функционирование при помощи электромагнитного поля.

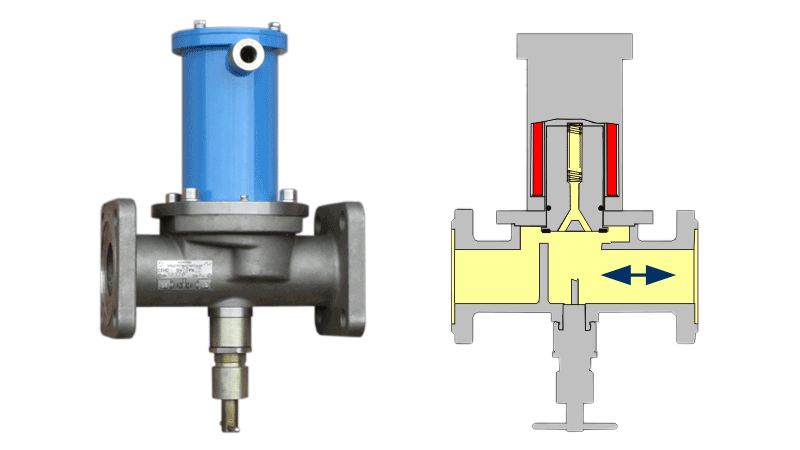

В конструктивном отношении деталь представляет собой корпус из нержавеющей стали или латуни, внутри которого находятся следующие компоненты:

• электромагнитная катушка (соленоид);
• трубка сердечника;
• подвижный плунжер или шток;
• седло;
• уплотнение седла.

Исходя из характеристик конструкции, электромагнитные клапаны бывают двух типов – прямого или непрямого (косвенного) действия. Соленоид в первых моделях размещается на трубке сердечника, которая вплотную прижимается к седлу. Под воздействием электромагнитного излучения она приподнимается и открывает отверстие для прохождения жидкости.

В арматуре непрямого действия дополнительно применяется эластичная мембрана с возвратной пружиной. В закрытом положении жидкость давит на нее и не позволяет пружине открывать проходное отверстие. При создании электромагнитного поля рабочая среда начинает перемещаться по проходу и одновременно уравнивает давление перед мембраной и за ней.

Подключать устройство следует в тех местах трубопроводных систем, где требуется его работа для управления потоками воды. Кроме того, деталь часто размещают в точках распределения жидкости по магистралям с целью обеспечения постоянного функционирования сразу нескольких гидравлических установок. Подключение осуществляется при помощи резьбового соединения.

Принцип работы клапана

Работа устройства базируется на тех же принципах, что и у обычной запорной арматуры, но для управления применяется электрический импульс, который подается на соленоид. Если напряжение направляется на катушку, ее магнитный сердечник начинает втягиваться и обеспечивает открытие или закрытие проходного отверстия в трубе для движения жидкости.

Исходя из рабочего положения плунжера, устройства делятся на две категории:

1. Нормально закрытые – предусматривают закрытое состояние мембранной диафрагмы при отсутствии напряжения на электромагнитную катушку. Как только соленоидный сердечник получает сигнал от управляющей системы, тут же формируется магнитное поле, которое оказывает действие на плунжер. Как результат, происходит открытие проходного отверстия с пропуском рабочей среды.

2.  Нормально открытые – предполагают открытое положение затвора при отсутствии напряжения. Благодаря этому состоянию жидкость хорошо и без препятствий проходит сквозь элемент, однако при подаче импульсов арматура сразу блокирует проход и останавливает ток воды.

Существуют также бистабильные разновидности оборудования. Положение плунжера в них переключается исходя из поступающего электрического импульса.

Сфера применения

Электромагнитный клапан обладает обширной областью использования. Его применяют в частных домовладениях или на предприятиях для решения следующих задач:

• полив приусадебных участков;

• подача теплоносителя к отопительным котлам и бойлерам;

• распределение подачи жидкости в системы канализации для поддержания работы санузлов;

• поставка воды на разнообразные гидравлические установки, такие как душевые кабины, посудомоечные и стиральные машинки;

• регулирование поставок жидкости к шлангам на автомойках.

При необходимости арматуру можно использовать не только для водоснабжения, но и в трубах, предназначенных для транспортировки газообразных веществ. Деталь применяется при создании вентиляции, кондиционирования, при поставках газа к отопительному оборудованию.

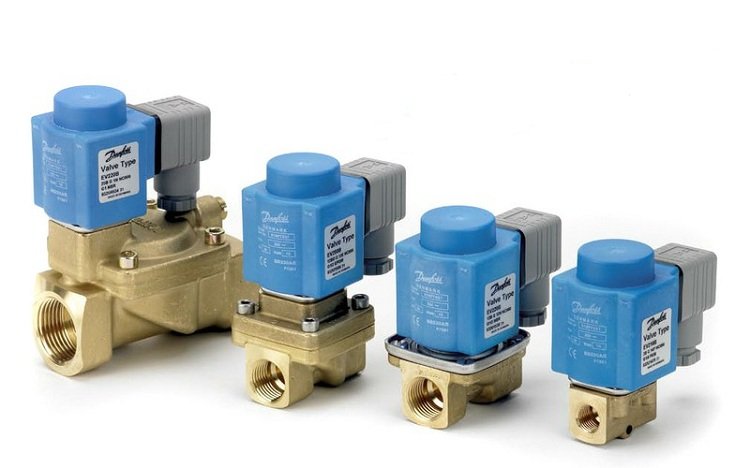

Как подобрать арматуру

Выбор электромагнитного клапана определяется множеством факторов – типом трубопровода, рабочей среды, назначением устройства. Важнейшим критерием при покупке является принцип действия элемента. Если вода расходуется в небольших количествах, а колебания давления в трубах не превышают 0,5 бар, то оптимальным решением станет элемент прямого действия. Изделия с косвенным управлением используются при большом расходе жидкой среды и обеспечивают эффективную регулировку потоков под высоким давлением.

Дополнительно при подборе учитывают следующие моменты:

• Напряжение катушки. Устройства могут успешно работать как с переменным током 220 В, так и с постоянным 12 В. Второй вариант считается более мощным и безопасным в эксплуатации.
• Рабочее давление. Деталь должна выдерживать давление в трубопроводах, чтобы не допускать сбоев в работе системы.
• Рабочая температура. Всегда подбирайте модель, которая хорошо подходит для использования при определенном температурном режиме.
• Условия эксплуатации. Если арматура подключается на улице, нужно принимать во внимание действие внешних факторов. В таком случае проверяйте индекс защиты катушки.
• Диаметр. Типоразмеры выбираются с учетом пропускной способности или сечения уже действующего трубопровода.

Таким образом, электромагнитный клапан является удобным приспособлением для контроля водных потоков. С его помощью легко регулировать расход жидкости и создавать комфортные условия для подключения различной бытовой техники. При правильном подборе устройство прослужит многие годы. Главное – внимательно подбирать его технические характеристики и отдавать предпочтение продукции от проверенных поставщиков.
