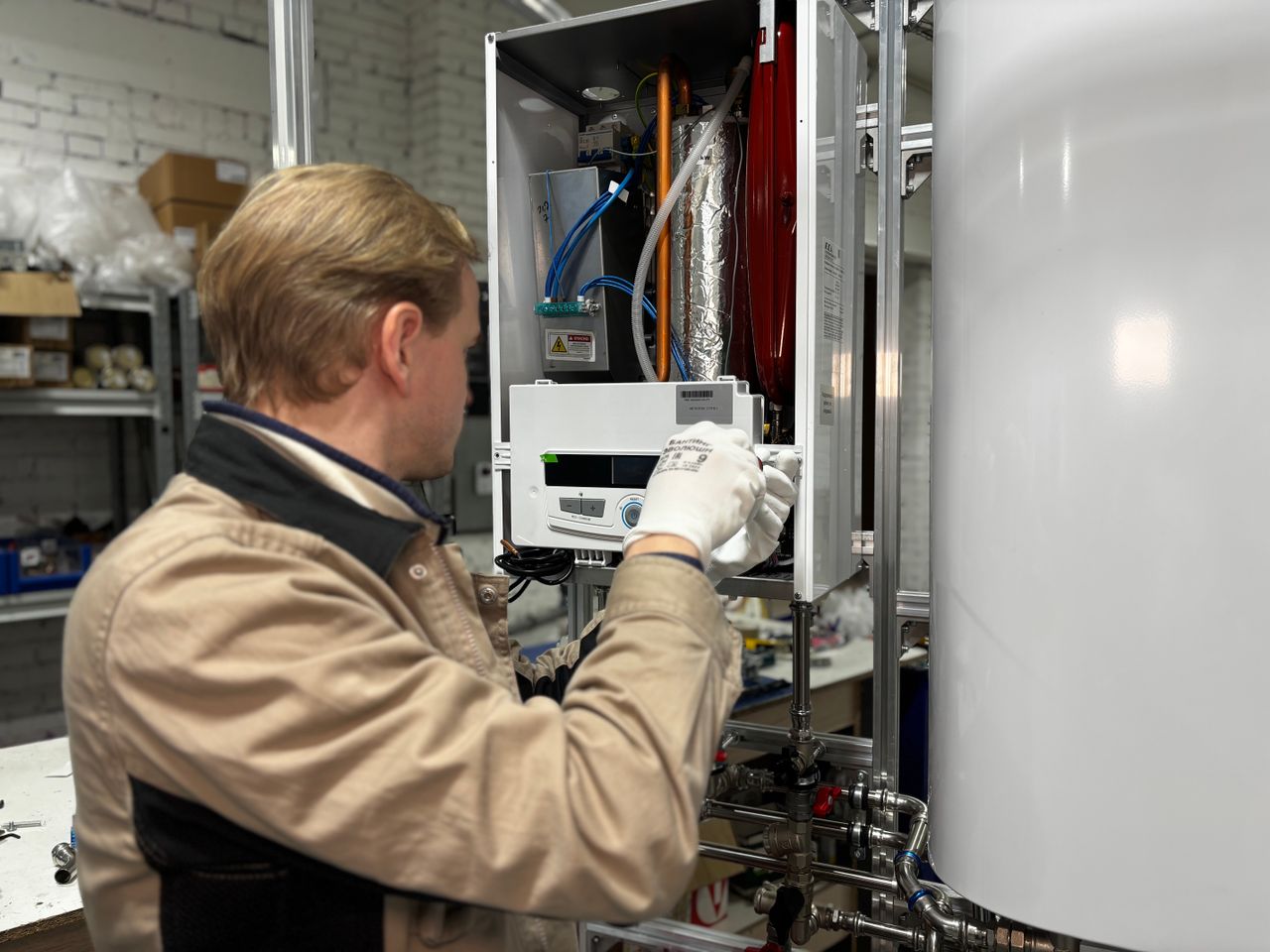

Прежде чем делать вентиляцию, важно понять, какой именно котел установлен. От этого зависит почти всё.
Атмосферные котлы берут воздух прямо из помещения. Для них нужен хороший приток снаружи и полноценный дымоход. Требования к объёму котельной у таких моделей самые строгие.
Турбированные (закрытые) котлы оснащены коаксиальным дымоходом - трубой в трубе. По внутренней трубе уходят продукты сгорания, по внешней поступает свежий воздух с улицы. Такой котел не зависит от воздуха в помещении и может устанавливаться даже в небольших кухнях. Требования к вентиляции помещения у них значительно мягче.
Двухконтурные котлы - это отдельная история: они одновременно греют теплоноситель и готовят горячую воду. По типу камеры сгорания они бывают атмосферными и турбированными, и требования к вентиляции определяются именно этим параметром, а не функциональностью.
Понять, с каким котлом придётся работать, легко по дымоходу: вертикальная труба - атмосферник, горизонтальный патрубок через стену - турбированный.
Требования к помещению котельной
Газовый котёл нельзя ставить куда попало. Нормативы прямо указывают, каким должно быть помещение, и сделать из кладовки полноценную котельную не всегда получится.
Минимальный объем помещения для атмосферного котла - 15 кубических метров. Если котел мощнее 30 кВт, к этому объему добавляется еще 0,2 куб. м на каждый килоВатт сверх нормы. Это требование нельзя обойти: меньший объём означает дефицит воздуха при горении.
Высота потолков - не менее 2,5 м. Расстояние от котла до стен, дверей и других предметов регламентируется отдельно. Спереди - не менее 1,3 м свободного пространства для обслуживания. Расстояние от котла до газопровода выдерживается согласно паспорту оборудования.
Окно или фрамуга в котельной - обязательное требование. Площадь остекления - не менее 0,03 кв. м на каждый кубический метр объёма. Это нужно не для воздухообмена, а как аварийный клапан давления при взрыве газа. Такое окно должно выходить наружу, а не во внутренние помещения.
Дверь в котельную делается с зазором внизу или вентиляционной решеткой - минимум 0,02 кв. м свободного сечения. Этот зазор обеспечивает перетекание воздуха внутрь, когда вытяжка работает.
Расчёт вентиляции и кратность воздухообмена
Требование по кратности воздухообмена в котельной - трехкратный обмен в час. То есть весь объём воздуха в помещении должен обновляться трижды за 60 минут. Плюс отдельно учитывается воздух на горение.
Расчёт делается так. Объём помещения умножается на три - получается необходимый воздухообмен в кубических метрах в час. К этому добавляется расход воздуха на горение: для газового котла мощностью 10 кВт это примерно 1-1,5 куб. м/ч.
Пример: котельная 3 x 2,5 x 2,5 м - это 18,75 кубических метров. Трехкратный обмен даёт 56,25 куб. м/ч. Приточный канал нужно сделать сечением, которое пропустит этот объём при естественной тяге.
Для круглого приточного отверстия диаметр рассчитывается исходя из скорости воздуха 1-2 м/с при естественной вентиляции. При диаметре 150 мм и скорости 1,5 м/с пропускная способность - около 95 куб. м/ч. Это покрывает требование большинства бытовых котельных.
Если объём и мощность котла больше среднего, сделать точный расчет лучше с привлечением специалиста - погрешность здесь дорого обходится.
Как сделать приток и вытяжку
Приточный канал ведут снаружи через стену или подвальное перекрытие. Отверстие располагают как можно ниже - не выше 30 см от пола. Снаружи ставят сетку от мусора и грызунов, изнутри - обратный клапан, чтобы зимой не выдувало тепло.
Вытяжное отверстие - в противоположной стене или на потолке. Его располагают как можно выше - под потолком или в верхней части стены. Расстояние между приточным и вытяжным отверстиями по вертикали - чем больше, тем лучше тяга. При расположении на одном уровне естественная вентиляция почти не работает.
Вытяжной канал выводят на крышу или через стену наружу. Высота вытяжной трубы над крышей - не менее 50 см. Это требование обеспечивает нормальную тягу и защищает от задувания ветром.
Нумерованный порядок работ при монтаже простой приточно-вытяжной вентиляции:
- Определить место для приточного отверстия в нижней части стены.
- Пробить канал наружу и установить трубу нужного диаметра.
- Смонтировать защитную сетку снаружи и обратный клапан изнутри.
- Пробить вытяжное отверстие в верхней части стены или потолке.
- Установить вытяжную трубу и вывести её наружу с соблюдением высоты.
- Проверить тягу - поднести лист бумаги к приточному отверстию при закрытых дверях.
Принудительная или естественная вентиляция
Естественная вентиляция работает за счёт разницы температур и давлений. Зимой она работает хорошо - воздух снаружи холоднее, тяга сильная. Летом - хуже. При температуре наружного воздуха выше 30 градусов естественная тяга может пропасть совсем.
Для котельной с атмосферным котлом летние перебои с вентиляцией не критичны - котёл в тёплое время работает мало или не работает совсем. Но если котёл стоит в подвале или цокольном этаже, где температура не сильно меняется, тяга летом слабая и принудительная вытяжка оправдана.
Принудительную вытяжку сделать несложно: в вытяжное отверстие ставят осевой или канальный вентилятор. Требование к нему - взрывозащищенное исполнение, маркировка Ex. Обычный бытовой вентилятор для котельной не подходит.
Маркированный список ситуаций, когда без принудительной вентиляции не обойтись:
- котельная в подвале или цоколе без нормального притока снаружи;
- мощность котла выше 60 кВт;
- помещение нестандартных пропорций, где естественная тяга не обеспечивает трехкратный обмен;
- плотная застройка вокруг дома, где ветровой подпор регулярно нарушает тягу.
Дымоход как часть системы вентиляции
Дымоход - это не просто труба для отвода газов. Для атмосферного котла дымоход напрямую влияет на режим горения, а значит, на безопасность. Слабая тяга в дымоходе - и угарный газ идёт не наружу, а в помещение.
Требования к дымоходу для газовых котлов отдельные. Диаметр дымохода должен совпадать с патрубком котла или быть больше - никогда не меньше. Высота дымохода - не менее 5 м от колосника горелки. Дымоход не должен иметь более двух поворотов. На каждый поворот на 90 градусов тяга ослабевает, и это надо учитывать при проектировании.
Расстояние от дымохода до горючих конструкций - не менее 25 см, если конструкция не теплоизолирована. Проход через перекрытия выполняется в специальной гильзе с негорючим заполнением.
Сделать дымоход из нержавеющей стали - хорошее решение для газового котла. Сталь марки 316L держит кислую конденсатную среду, которая неизбежна при работе конденсационного оборудования. Кирпичный дымоход для газового котла подходит, но требует вкладыша - гильзы из нержавейки или специального гибкого рукава.
Для котельного оборудования с конденсационным теплообменником в основании дымохода предусматривают конденсатосборник с отводом в канализацию. Это требование обязательное, иначе конденсат будет стекать обратно в котёл.
Проверить тягу в дымоходе просто: поднести зажжённую спичку к смотровому лючку или ревизионному отверстию - пламя должно втягиваться внутрь. Если пламя отклоняется наружу, тяга опрокинута, и котёл эксплуатировать нельзя до устранения причины.
Хорошо спроектированная вентиляция - это не разовая задача, а часть нормальной эксплуатации. Раз в год каналы нужно осматривать, дымоход - чистить, тягу - проверять. Котёл должен работать в тех условиях, для которых он рассчитан. Соблюсти это несложно, если при монтаже всё сделано правильно и в соответствии с требованиями нормативов.
