Как работает пресс-фитинг

Как работает пресс-фитинг

24 марта 2025
Содержание:


Соединение металлопластиковых труб может осуществляться посредством опрессовочных или компрессионных фитингов. Оба способа гарантируют герметичную стыковку и могут использоваться для самостоятельного монтажа трубопровода. Пресс-фитинги считаются более надежными и долговечными при укладке. Обладая неразъемной конструкцией, они не дают возможности менять конфигурацию трубопроводной системы и обеспечивают эффективную защиту от протечек. Что представляют собой эти изделия, какими они бывают и как работает пресс-фитинг – читайте в нашей обзорной статье.

Что такое пресс-фитинги?


Пресс-фитинг представляет собой неразборный соединительный элемент, предназначенный для стыковки металлопластиковых, металлических и полимерных труб. Изделие используется для трубопроводов с повышенными требованиями к монтажу и устанавливается путем механического обжима при помощи инструмента. Постоянное давление, которое прикладывается мастером в процессе опрессовки, приводит к деформации трубы и самого пресс-фитинга, что позволяет добиться идеального уровня герметичности.

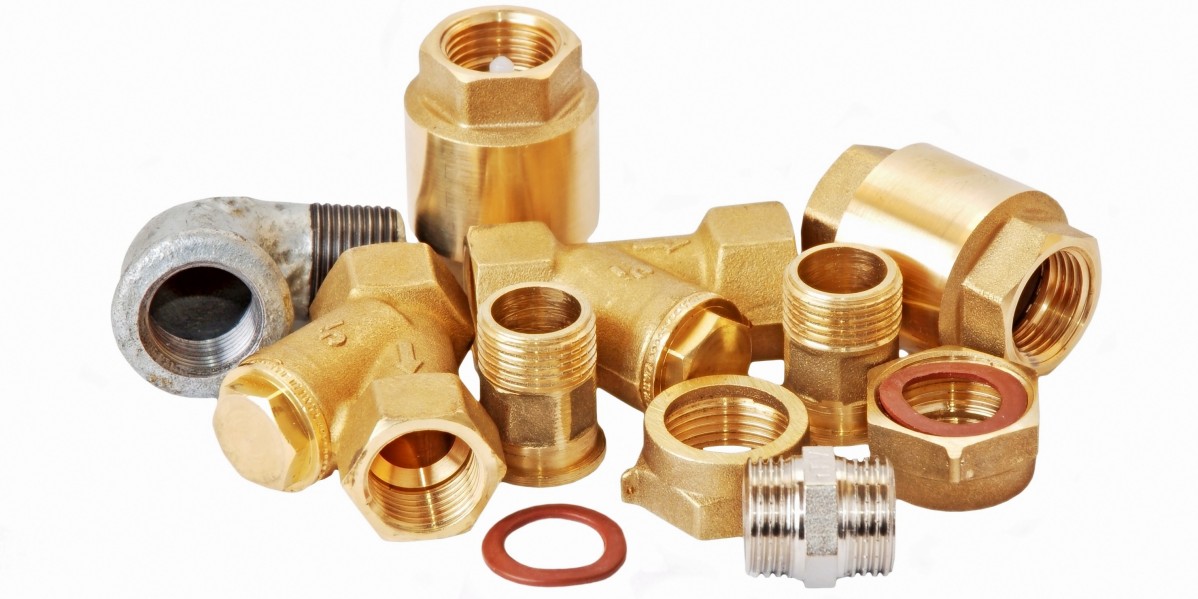

Производство соединительных элементов осуществляется из латуни или нержавеющей стали – прочных, но достаточно мягких материалов, чтобы их можно было подвергать деформации во время обжима. В конструктивном отношении изделие выполняется в виде металлического корпуса, который оснащается гильзой с монтажным раструбом. На поверхности предусмотрены контрольные отверстия, позволяющие оценить правильность положения трубы при прессовании.

К преимуществам использования пресс-систем относятся:

  • Повышенная прочность соединения, сохранение герметичности даже при серьезном механическом воздействии.
  • Более легкий монтаж в сравнении с пайкой, возможность работать в безопасных условиях, не опасаясь воздействия высоких температур или легковоспламеняющихся материалов.
  • Нетребовательность в обслуживании, что позволяет выполнять скрытый монтаж трубопроводов. Металлопластиковые трубы, соединенные методом прессования, можно заливать бетонным раствором, штукатурить, прятать за гипсокартон.
  • Короткие сроки проведения работ – в зависимости от диаметра трубы на опрессовку уходит от 5 до 40 секунд.
  • Механизированный процесс стыковки, исключающий вероятность ошибок.
  • Возможность с легкостью обжимать трубы в труднодоступных местах.

Разновидности пресс-фитингов

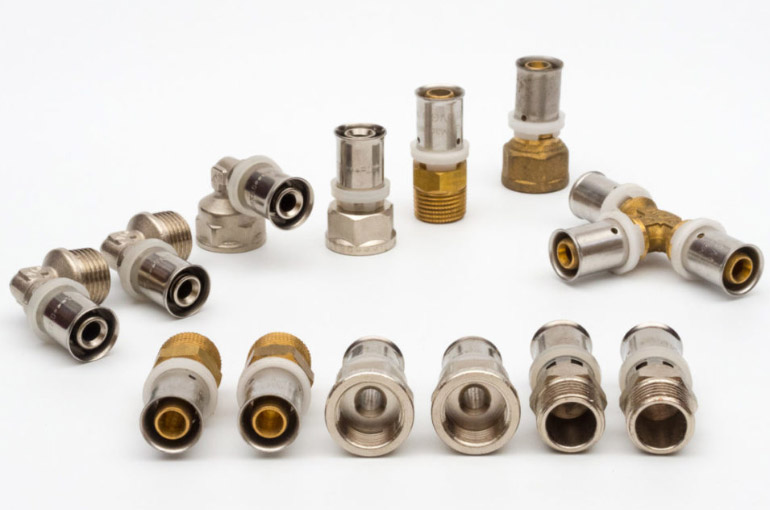

Соединительные элементы могут различаться между собой по диаметру и особенностям конструкции. В зависимости от конфигурации трубопровода для стыковки используют классические соединители, тройники, пресс-уголки. Изделия могут быть равнопроходными или рассчитанными на соединение труб с разным диаметром. Большой выбор типоразмеров позволяет мастеру стыковать различные типы трубной продукции оперативно и без предварительной подготовки.

Инструменты для опрессовки

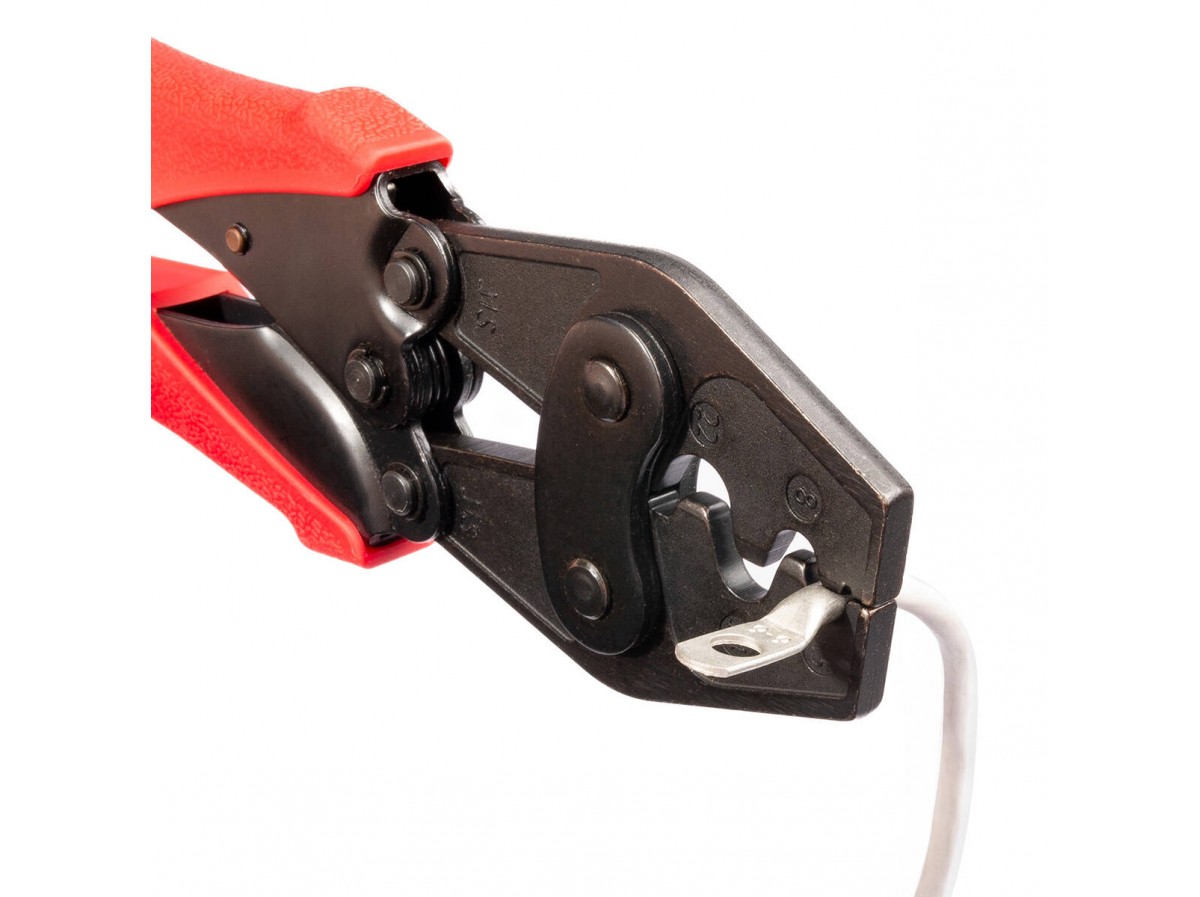

Чтобы фитинги под пресс обеспечивали надежное соединение, нужно грамотно подобрать инструмент для их установки. Для стыковки используют специальные пресс-клещи, которые могут быть следующих типов:

  • Ручные – работают за счет применения силы мастера и подходят для стыкования труб небольшого диаметра.

  • Сетевые – относятся к профессиональным инструментам, рассчитанным на монтаж пресс-фитингов до 110 мм.

  • Аккумуляторные – получают энергию от батареи и считаются оптимальным решением для выполнения работ в помещениях без электричества.

Помимо пресс-клещей, для прессования нужны труборез, экспандер для расширения входного отверстия под трубу, калибратор для обеспечения равномерного скоса наружных и внутренних поверхностей. Еще одним необходимым инструментом является трубогиб, который позволяет работать с прямыми углами трубопроводов.

Снимать фаску можно при помощи инструмента, который носит название фаскосниматель. С его помощью аккуратно выравнивают трубы оконечность и удаляют заусенцы по краям срезов, чтобы в дальнейшем предупредить повреждение уплотнительных прокладок. Часто фаскосниматель используют в форме насадки на шуруповерт.

Как выполняется опрессовка фитингов

Монтаж пресс-фитингов не вызывает сложностей и выполняется в короткие сроки. Принцип работы этого способа строится на использовании прессовочного инструмента, который осуществляет обжим раструба изделия при помощи специальных пресс-губок. Соединение получается неразъемным и герметичным. Весь процесс прессования осуществляется следующим образом:

  1. Для начала следует отрезать кусок трубы нужного размера и снять фаску с применением калибратора.

  2. Если во время работы происходит нарушение округлости трубы, необходимо выполнить ее восстановление.

  3. На конце трубы плотно фиксируют обжимную муфту, затем ставят штуцер пресс-фитинга с резиновым уплотнением.

  4. Чтобы исключить электрокоррозию на участке между оконечностью трубы и соединительным элементом, используется диэлектрическая прокладка.

  5. В завершение применяют пресс-клещи и сжимают гильзу с определенным усилием.

При правильной фиксации на муфте можно увидеть выпуклые кольца с одновременным сгибанием металла. Однако не забывайте, что обжимать раструб допускается только однократно. Если ответственно подойти к этой задаче, можно выполнить качественную стыковку даже без наличия профессиональных навыков в укладке трубопроводов.
